1.光纖及光纜的基本性能

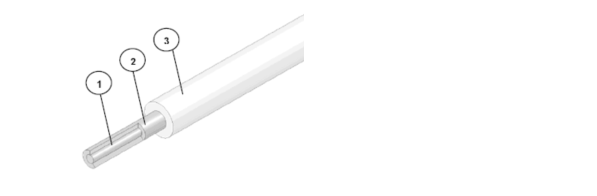

1.1光纖結構如圖

1.2光纖衰減

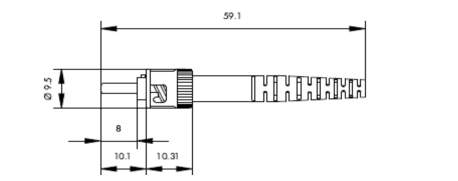

1.1ST光纖接頭結構如同

1.2光纖接頭技術參數

A.2芯光纜技術要求
1.2芯室內多模光纜為G62.5/125多模光纖，傳輸波長1300nm，ST插頭，距分支30cm范圍內標注長度標簽，標簽要求清晰耐久；

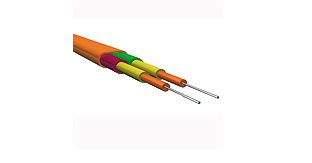

3.2芯光纜結構：如下圖

4.包裝：塑料袋單獨包裝，包裝上應有型號、長度、基本技術參數等印字，ST插頭應有防護措施
5.直接發往同里換流站現場。
B.4芯光纜技術要求
1.4芯室內多模光纜組件，外護套保護，ST插頭，芯徑62.5/125，傳輸波長1300nm；
2.4芯室內多模光纜尾纖采用紅、黑、藍、綠四種顏色套管標識，并分別對應1、2、3、4“C”型套管標識，標識清晰耐久不易脫落;
3.4芯光纜兩端具有光纜長度印字，印字位置距離分線器30cm內，印字清晰持久；
4.4芯分支尾纖長度從0.80m依次遞增；

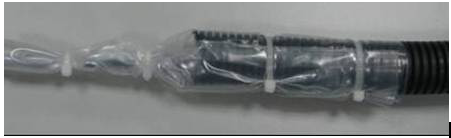

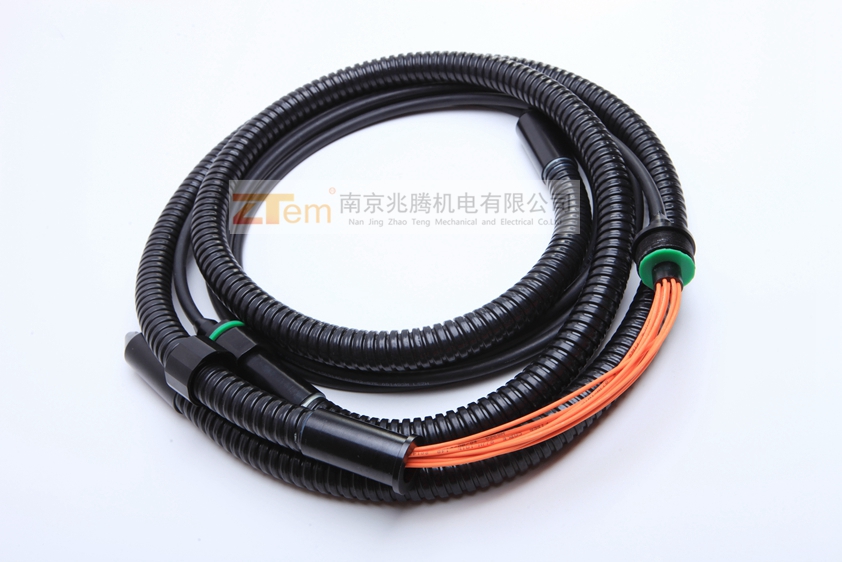

5.4芯光纜組件的尾纖用塑料保護管進行保護，通過塑料膜、尼龍?jiān)鷰Ш凸饫|固定，如下圖所示。在施工過程中，塑料保護管受力不宜過大（<5kg），應拖曳光纜進行布線安裝。如果需要在豎井中安裝，需要將繩索綁扎在光纜上受力，并將保護管纏繞或綁扎在繩索上（這部分是不受力的），然后拖動繩索向上拉；或者利用重力將光纜從上向下放；

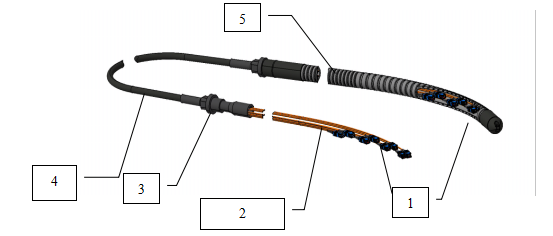

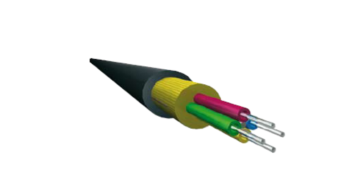

6. 4芯光纜結構：

7.包裝：?jiǎn)为?dú)包裝，包裝上應有型號、長度、基本技術參數等印字；
8.直接發往同里換流站現場。
C.12芯光纜技術要求
1.12芯室內多模光纜組件，外護套保護，ST插頭，芯徑62.5/125，傳輸波長1300nm；
2.12芯室內多模光纜尾纖采用數字或字母“C”型套管標識，標識清晰耐久不易脫落，兩端對應;
3.12芯光纜兩端具有光纜長度印字和標簽印字，印字位置距離分線器30cm內，印字清晰持久；
4.12芯分支尾纖長度依次從1.2m依次遞增；

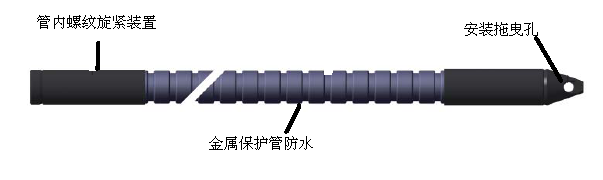

5.12芯光纜組件的尾纖應具有相關敷設拖拽防護措施；

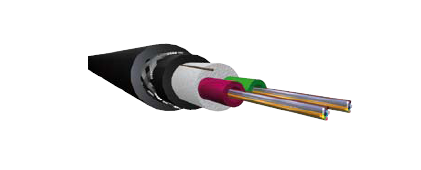

6.12芯光纜結構：
